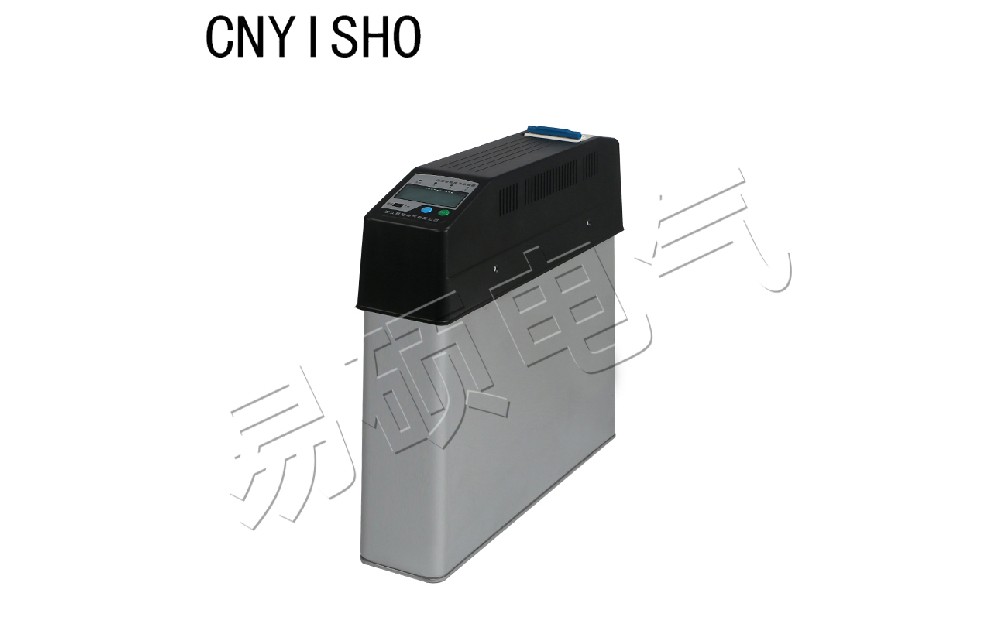

智能電容器的接線是一個相對復雜但重要的過程，它涉及多個端子和接口的連接。以下是對智能電容器接線方式的詳細介紹：

一、接線前的準備

檢查設備：在接線之前，確保智能電容器和其他相關設備完好無損，沒有損壞或磨損的跡象。

閱讀說明書：仔細閱讀智能電容器的使用說明書和接線圖，確保理解每個端子和接口的功能和接線要求。

準備工具：準備好所需的接線工具，如螺絲刀、剝線鉗、壓線鉗等。

二、接線步驟

連接電源：

將智能電容器的UA、UB、UC端子連接到380V電源的三相線上。

注意確保電源線的規格和容量符合智能電容器的要求。

連接RS485接口：

RS485接口用于連接二次電流互感器、控制器以及下一臺電容器。

采用網線插拔式直接連接，確保連接牢固可靠。

連接指示燈端子：

當用戶需要輸出電容狀態指示燈時，需要外接指示燈。

共補情況下，C1、C2端子為共補兩組電容投切狀態指示燈信號輸出端，分別接2個交流380V指示燈的一端，指示燈另一端接B相線或C相線。

分補情況下，Ca、Cb、Cc為分補A、B、C三相電容投切狀態指示燈信號輸出端，分別接3個交流220V指示燈的一端，指示燈另一端接公共端接零線UN。

其他接線：

根據需要連接其他端子，如接地端子等。

確保所有接線都符合電氣安全規范和智能電容器的要求。

三、接線后的檢查

檢查接線：接線完成后，仔細檢查每個端子和接口的連接是否牢固可靠，沒有松動或接觸不良的情況。

測試功能：在通電前，使用萬用表等工具測試智能電容器的各項功能是否正常。

通電測試：在確保接線正確且功能正常的情況下，通電測試智能電容器的運行情況。

四、注意事項

安全第一：在接線過程中，務必遵守電氣安全規范，確保人身和設備安全。

正確接線：嚴格按照智能電容器的接線圖和說明書進行接線，避免接錯或漏接。

使用合格產品：確保使用的電源線、指示燈等配件都是合格產品，符合電氣安全標準。

定期檢查：定期對智能電容器進行檢查和維護，確保其長期穩定運行。

綜上所述，智能電容器的接線過程需要仔細、認真地進行，確保每個步驟都符合規范和要求。只有這樣，才能確保智能電容器的正常運行和長期穩定性。
