高壓串聯電抗器主要用于6kV~35kV電力系統與高壓電容器組串聯，能有效抑制和吸收高次諧波，限制合閘涌流和操作過電壓，保護電容器組，改善系統電壓波形，提高電網功率因數。

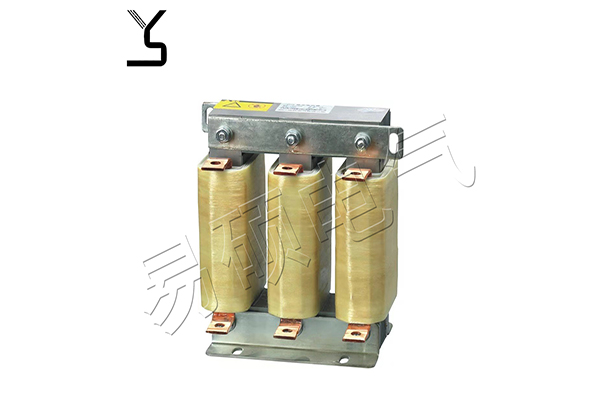

高壓串聯電抗器的結構特點。

1.電抗器分為三相和單相，均為環氧澆注式。

二、采用優質低損冷軋取向硅鋼片，經高速沖床沖剪，毛刺小，規則均勻，疊片整齊優美，保證了電抗器運行時低溫降噪的性能。

3.線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布，采用F級環氧澆注系統在真空狀態下澆注。該線圈不僅絕緣性能好，而且機械強度好，能承受大電流和冷熱沖擊而不開裂。

四、環氧澆注線圈不吸水，局部放電量低，可在惡劣環境條件下安全運行。

5.環氧墊塊和硅橡膠防震墊用于線圈防震墊，有效減少線圈運行時的振動。

高壓串聯電抗器的使用條件。

1.海拔不超過2000米。

2.運行環境溫度-25℃~45℃，相對濕度不超過90%。

三、周圍無有害氣體，無易燃易爆物品。

四、周圍環境應具備良好的通風條件。

高壓串聯電抗器性能參數。

1.系統電壓可用于6kV、10kV、10.5kV和11kV。

2.電抗率為1%、4.5%、5%、6%、7%、12%、14%

三、絕緣等級：F級，電抗器噪聲：≤45dB。

4.過載能力:≤1.35倍連續運行。

5.電抗器相與相之間的不平橫度不大于±3%，電感誤差控制在±3%以內。
