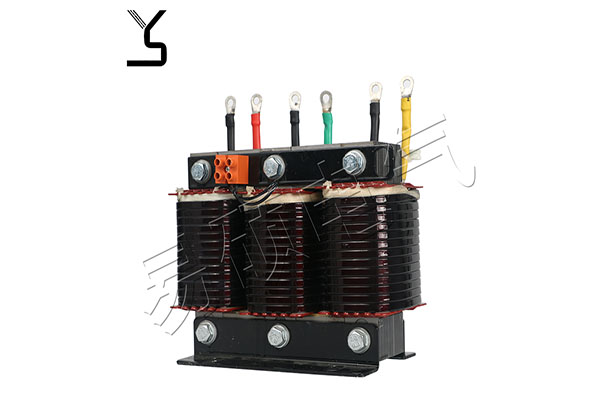

串聯電抗器的電容器補償回路，正常情況下補償容量及通過的電流如何計算呢？現舉例如下：如果回路電抗器的電抗率為14%，系統電壓為400V。

電容器承受的電壓為：400(1- 14%)=465.1V，如果選擇所配套的電容器額定電壓為525V (也可以為480V)，額定電壓525V ，容量為30Kvar的電容器額定電流為33A；串聯電抗率14%的后實際發出30x(465.1/525)2-23.5Kvar，向電網只能補償23.5x(1-14% )=20.1Kvar的無功功率，此時通過電容器的電流23.5/(V3x0.4651)=29.2(A)，此時通過的電流遠小于額定電流33A了。
