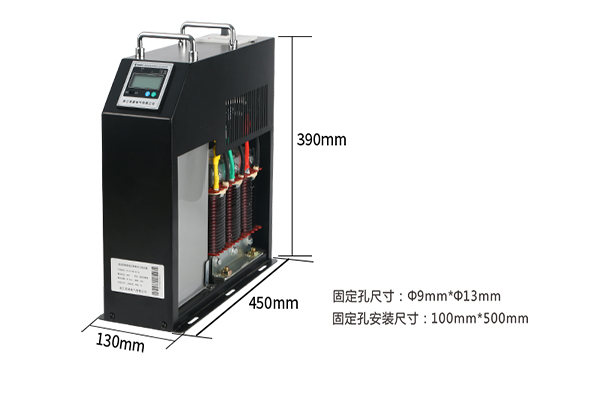

易碩電氣的諧波抑制性智能電容器是以△型或Y型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微網絡技術和電氣制造技術等最新技術成果，將其智能化，實現低壓無功補償功能和使其能夠可靠工作,使其能方便的實現過零頭投切、保護、測量、信號只是、聯機等系列功能,是低壓無功自動補償技術的重大突破，主要應用于諧波十分嚴重的場合的無功補償，能夠可靠運行，不會產生諧波，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串聯7%電抗器的產品使用于主要諧波5次的電氣環境，串聯14%電抗器的產品使用于只有諧波為3次的電氣環境。

今天小易給大家介紹一下我們的抗諧波抑制性智能電容器的特征，參數與使用時的注意事項，希望可以給大家選型與應用帶來幫助！

產品特征

1.采用高品質工業型低壓濾波電力電容器,安全性高;

2.采用同步開關技術,技術先進,性能穩定可靠;

3.采用閉環電路,磁路不飽和,無能源消耗,無電磁輻射;

4.采用特使技術與工藝,能有效抑制高次諧波和涌流,抑制3~13次及以上諧波效果明顯;

5.模塊化結構,組合靈活,擴容方便,安裝簡單,便于維護;

6.智能網絡,485通訊接口可以接入后臺計算機,進行配電綜合管理;

7.采用分散控制模式, 100萬次無敵故障投切,高可靠性;

8.液晶顯示、操作簡單、維護方便、利于現場故障查找;

9.內加SH防爆器及溫度裝置,提高嚴重譜波場合下運行可靠度;

10.節能效果顯著,有效提高功率因數,降低電能消耗,改善電能質量。

產品參數

環境條件

環境溫度：-25~55℃;

相對溫度：40℃, 20-90% ;

海拔高度：≤4000m ;

電源條件

額定電壓：~200V/~380V;

電壓偏差：±30%;

電流波形：電流諧波不大于10%;

電壓波形：正弦波,總畸變率不大于5%;

工頻頻率：48.5-51.5Hz;

功率消耗：<3w(切除電容器時);

          <4w(投入兩臺電容器時) ;

電氣安全

電氣間隙與爬電距離，絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003 《低壓并聯電容器裝置使用技術條件》、GB/T22582-2008 《低壓電力電容器功率因數補償裝置》中相應條款要求。

測量誤差

電壓：≤0.5%；

電流：≤0.5%；

溫度：±0.1℃;

功率：≤1%;

功率因數：±0.01;

保護誤差

電壓：≤0.5%;

電流：≤0.5%;

溫度：±1℃;

時間：20ms;

可靠性參數

控制投切準確率：100% ;

投切容許次數：100萬次以上;

電容器容量運行時間衰減率：<2%/年;

電容器容量投切衰減率：<2%/年:.

無功補償參數

無功補償誤差：≤最小電容量的5%;

電容器投切間隔：≤30S;

無功容量：單臺≤(20+20) Kvar (三相)、

              ≤20kvar (分相) ;

無控制器：≤33臺聯機工作;

有控制器：≤33臺聯機工作;

安全使用注意事項

1.請勿撞擊！

2.電源線的規格應能滿足用電負荷的要求，30kvar用以上容量的電容器使用16㎜2截面積的多芯銅導線。請正確連接A、B、C相并可靠勢接地。

3.在保養電容器之前，請把電容器開關全部關掉。

4.電容器正常運行期間，如果接線錯誤，電容器本體可能帶電，請勿觸摸電容器金屬部分，否則有觸電可能。

在安裝、使用和保養我公司諧波抑制性智能電容器時，請仔細閱讀這些說明內容并謹慎操作，以便能夠充分利用電容器的功能，延長本機的使用壽命。對因使用不當造成的損失，本公司不承擔責任。
