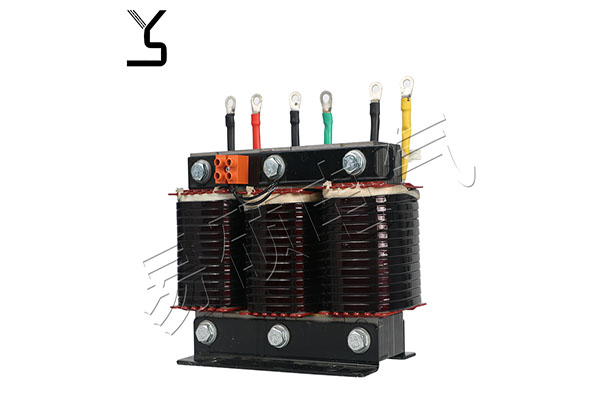

電容器配套設置的串聯電抗器是為了限制合閘涌流和限制諧波兩個目的，串聯電抗器限制合閘涌流的作用非常淺顯，不言而喻。但是限制諧波的原理我們需要解釋一下：所謂諧波，是指電網運行中存在的與工頻頻率不同的電磁波。我國電網使用50Hz頻率，波形按正弦規律變化的三相對稱的電源，而諧波（主要是指高次諧波），如3次，5次，7次。。。的存在，將對電網工頻的波形造成影響，使其不再是正弦波，而是波形發生畸變的非正弦波。電容器廠家小編分享：波形的畸變會危機電氣設備的安全運行，造成繼電保護和自動裝置的誤動，會影響電力用戶的產品質量，甚至會影響我們家用電器的正常使用，因此消除和抑制諧波，做為一項課題日益受到有關部門的重視。

小易分享：電網在運行時不可能沒有諧波，很多電氣設備和用電設備在運行時都會產生諧波，只不過一般情況下對電網波形影響不大，不會危及正常的供電和用電，但某些情況則不同，如變壓器鐵心飽和、電弧爐煉鋼，大型整流設備，都會對電網帶來嚴重的諧波干擾，影響供電質量，因此必須加以治理。

小易提醒：為了回避諧波的影響，必須采取消除諧波影響的措施，其中一條重要的措施就是在電容器回路中串聯一定數值的電抗器，即造成一個對n次諧波的濾波回路。

小易分享：在實際運行中，3次，5次，7次諧波分量往往偏高，是電容器濾波回路的主要目標。所謂3次，5次，7次。。。諧波，指的是諧波的頻率相當于工頻的3倍、5倍或7倍。當串聯電抗器的n次諧波感抗與電容器的n次諧波容抗相等時，即nwL=1/(nwC)時構成串聯諧振條件，則母線的n次諧波電壓被抑制得干干凈凈。

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻!

浙江易碩電氣有限公司（專注于電力電容器，智能電容器等無功補償裝置研發與生產）

銷售熱線：18757773332  /18066271100

客服QQ：531787399

（ 以上內容僅供參考，浙江易碩電氣有限公司有最終解釋權）
