電容器的電壓、保護方式和容量等來選擇。通常有三角形接線和星形接線兩種。當電容器的額定電壓與網絡額定電壓一致時，應采用三角形接線；當電容器的額定電壓低于網絡額定電壓時，可采用星形接線，或者經串、并聯組合后，再按星形接線。

1.三角形接線在10千伏電網中，額定電壓為10.5千伏和11千伏的電容器，應采用三角形接線。其優點是：可降低投入電容器組的涌流和降低操作過電壓，通常短路容量較小的變電所和配電線路可以采用這種接線方式；當電容器組的容量較小時，接線簡單，投資省。其缺點是：若電容器組中有一臺發生擊穿事故，即形成相間短路，通過故障點的電流為相間短路電流；若網絡短路容量較大，則電容器外殼易爆炸，甚至引起火災，威脅人身安全和電網的正常運行。

由功率三角形可以看出，在一定的有功功率下，用電企業功率因數cosφ越小，則所需的無功功率越大。如果無功功率不是由電容器提供，則必須由輸電系統供給，為滿足用電的要求，供電線路和變壓器的容量需增大。這樣，不僅增加供電投資、降低設備利用率，也將增加線路損耗。為此，國家供用電規則規定：無功電力應就地平衡，用戶應在提高用電自然功率因數的基礎上，設計和裝置無功補償設備，并做到隨其負荷和電壓變動及時投入或切除，防止無功倒送。還規定用戶的功率因數應達到相應的標準，否則供電部門可以拒絕供電。因此，無論對供電部門還是用電部門，對無功功率進行自動補償以提高功率因數，防止無功倒送，從而節約電能，提高運行質量都具有非常重要的意義。

無功補償?shù)幕驹硎牵喊丫哂腥菪怨β守?fù)荷的裝置與感性功率負荷并聯接在同一電路，能量在兩種負荷之間相互交換。這樣，感性負荷所需要的無功功率可由容性負荷輸出的無功功率補償。

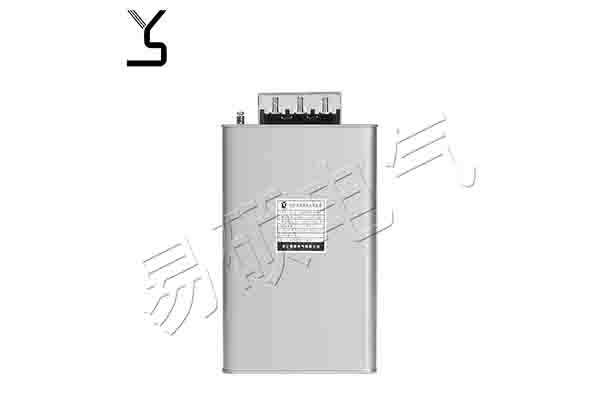

當前，國內外廣泛采用并聯電容器作為無功補償裝置。這種方法安裝方便、建設周期短、造價低、運行維護簡便、自身?yè)p耗小。

2.星形接線額定電壓為6.3千伏和11√3千伏的電容器應采用星形接線；額定電壓為3.15千伏和11/2√3千伏的電容器應兩臺串接后再按星形接線。星形接線的優點是：A.電容器承受的電壓是電網相電壓，當一臺電容器發生擊穿短路故障時，通過故障點的電流為額定電流的3倍；當采用每相兩段串聯的星形接線方式時，若一臺電容器擊穿，通過故障點的電流僅為額定電流的1.5倍。可見，星形接線有利于防止電容器爆炸；B.一相電容器擊穿后，不致造成相間短路。當該相熔體將故障電容器切除后，其余的健全相電容器還可繼續運行，不致中斷電容器組的無功輸出；C.容易選擇較完善的保護方式。其缺點是：如果將6.3千伏電容器組用于10千伏電網，電容器需使用絕緣子對地絕緣，給安裝作業造成困難。

變壓器被連接到一個電容器，以形成所謂的LC電路。在L表示變壓器的量度，而C是電容。特別鐵磁鐵芯相結合這一點，完整的，精心策劃的行為是產生我們的5伏電壓給定的范圍內。因此，綽號鐵諧振變壓器。問題與應用，與無級變速器的問題在于，所述變壓器的高效率只存在于100伏的輸入。如從該值的電壓流浪，越來越多的能量散失到熱的鐵。這就是為什么在有用的范圍被緊緊限制在90和110伏之間。盡管這種限制和略差整體效率，該無級變速器用于相當頻繁的應用中的輸入電可能是也可能不是恒定的電壓。無論是在家里，在130以上的壁電壓可能會損壞您的電子產品。專用的DSP 顯示平臺，大容量的數據存儲器，大屏幕LCD 顯示；豐富的幫助應用信息，幫助你現場分析試驗發生保護動作時可能出現的問題； 可保存200 次測試數據; 具有調頻時顯示頻率－電壓波形曲線，直觀的觀察到是否尋找到諧振點；掃頻范圍可以在規定范圍內任意設定，掃頻方向可以向上向下任意選擇，方便用戶操作； 對于那些需要在50Hz 條件進行試驗的試品（比如發電機），我們采用了調頻調感技術，我們的電抗器電感值可以根據試驗需要進行適當調節，壓緊裝置可以保證降低在通電時電抗器的噪音。

除了上述兩種接線方式外，為了適應大、中型電容器組串、并聯臺數較多的情況，以及為了便于與較完善的繼電保護方式相配合，也可采用雙星或三角形接線。其優點是保護裝置的靈敏度高、運行可靠，其缺點是接線較復雜，投資較多，因此只適用于大、中型電容器組。
