JKWF系列無功功率自動補償控制器, 以高速高性能的微處理器為核心器件同時取樣3相電壓3相電流信號,并提供6種分補+共補補償方案,12種投切編碼方案,用戶可通過修改控制參數任意選擇,控制參數一經修改永久保存,掉電補丟失。采用基波功率因數和基波無功功率復合控制電容器組的投切,投切穩定無投切震蕩,對電壓諧波電流諧波干擾補敏感。使用于交流45Hz-65Hz、0.4KV以下電力系統無功功率補償?shù)淖詣涌刂啤?/span>

功能特點

(1)以基波無功功率計算投切電容器容量, 可避免多種形式的投切震蕩,并在有諧波的場合下能正確顯示電網功率因數。

(2)功率因數測量精度高, 顯示范圍寬。

(3)實時顯示總功率因數(PF)與基波功率因數(COSφ)。

(4)有12種編碼輸出方式供用戶選擇。

(5)最多有6種補,償方案供用戶選擇。

(6)最多16路輸出。

(7)人機界面有好操作方便。

(8)各種控制參數全數字可調直觀使用方便。

(9)具有自動運行與手動運行兩種工作方式。

(10)具有過電壓和欠電壓保護功能。

(11)具有掉電保護功能數據不丟失 。

(12)電流信號輸入阻抗低≤0.01 。

(13)目標功率因數調節范圍寬。

技術參數

額定工作電壓:AC220V±20%；

額定工作頻率:45Hz-65Hz；

欠壓保護值:170V；

靈敏度:50mA ；

外型尺寸:JKWF-12S 122mmX122mmX99mm ；

外型尺寸:JKWF-16 144mmX144mmX87mm；

開孔尺寸:JKWF-12S 113mmX113mm；

開孔尺寸:JKWF-16 138mmX138mm ；

安裝方式:JKWF-12S 嵌入式安裝倒鈞附件固定；

安裝方式:JKWF-16 嵌入式安裝倒齒附件固定或?qū)к壈惭b ；

額定工作電流:AC0-5A；

顯示功率因數:滯后0.001一超前0.01；

靜態輸出觸點容量每路:AC220V 7A；

動態輸出容量每路:-12V 10mA；

整機消耗功率:10VA；

顯示:4位紅色數碼管；

防護等級:外殼IP40；

連接方式:插座接線端子螺絲固定。

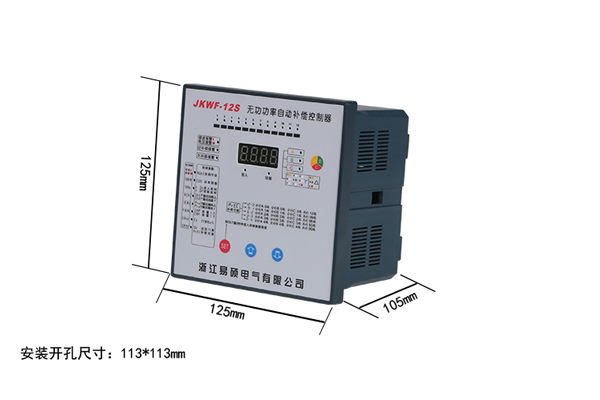

安裝尺寸
