現在我們生活在一個信息的社會，這也導致我們目前的周圍中到處都充滿著電網。而電網中有大量整流、變流、變頻裝置等等的諧波源，這些產生的高次諧波會對主變以及系統中其它電器設備的安全運行產生非常嚴重的危害。目前大多數人。“諧波濾波電抗器”目前被廣泛的應用在高低壓濾波柜中。

當諧波濾波電抗器被用在低壓濾波柜中時，它會與濾波電容器相串聯，將調諧至某一諧振頻率后，就能用來吸收電網中相應頻率的諧波電流。因?yàn)榈蛪弘娋W(wǎng)中通常會有大量整流、變流、變頻裝置等諧波源，它們產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。而諧波濾波電抗器與電容器相串聯后，不僅能有效地吸收電網諧波，同時也能有效的提高系統的功率因數，對于系統的安全運行起到了較大的作用。

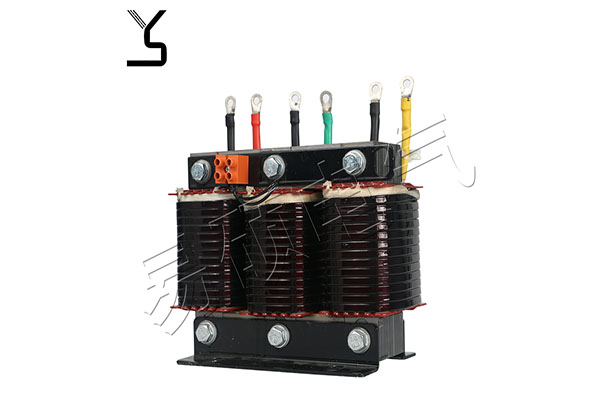

諧波濾波電抗器通常分為三相和單相兩種，均為鐵心干式。它的鐵芯采用的都是優質低損耗進口冷軋取向硅鋼片，同時芯柱被多個氣隙均勻的分成小段，氣隙采用的是環氧層壓玻璃布板作為間隔，還采用了高溫高強度的粘接劑粘接，來保證電抗氣隙在運行過程中不會發生變化。

諧波濾波電抗器對于高頻Q值已及高頻電阻的要求很嚴格，一方面是需要滿足濾波器的調諧特性，同時另一方面由于高頻電阻直接決定產品的發熱，因此頻率。不過由于高頻電阻根據不同廠家的設計方案有所不同，所以即使是同一型號的電抗器，不同廠家的生產的試驗電流也是不同的，這就要求運行中保護定值的設置需注意這種情況。

當諧波濾波電抗器與電容器相串聯的時候，把調諧至某一諧振頻率，這樣就可以用來吸收電網中產生的相應頻率的諧波電流，它們的電抗率有1%、5.67%、6%、12%、13%等，相對應的就能消除3、5、7、11、13次及更高次諧波。

諧波濾波電抗器也改善長輸電線路上的電壓分布，同時它也可以使輕負荷時線路中的無功功率盡量地達到平衡，這樣就可以防止無功功率不合理流動，同時也能減輕線路上的功率損失。而且它還能在大機組與系統并列的時候降低高壓母線上的工頻穩態電壓，這種情況下就可以很方便的與發電機同期并列。有時候也可以用來防止發電機帶長線路可能出現的自勵磁諧振現象。

由于電網容量的擴大，導致了系統短路容量的額定值也隨之迅速增大。比如說在500kV變電所的低壓35kV的一側， 最大的三相對稱短路電流有效值已經接近50kA。但是一般情況下為了限制輸電線路的短路電流，來達到保護電力設備的作用，就必須要安裝電抗器，電抗器能夠減小短路電流和使短路瞬間系統的電壓保持不變。不過如果在電容器回路安裝諧波濾波電，電容器回路投入的時候就會發揮抑制涌流的作用。而且同時與電容器組一起組成諧波回路，就能夠起到各次諧波的濾波作用。如果在500kV變電所以及35kV無功補償裝置的電容器回路中，為產生了限制投入電容器時的涌流和抑制電力系統的高次諧波，那么在35kV電容器回路中一定要安裝捷波濾波電抗器，當抑制3次諧波的時候，就要采用額定電壓35kV，這時的額定電感量26.2mH，額定電流350A。
