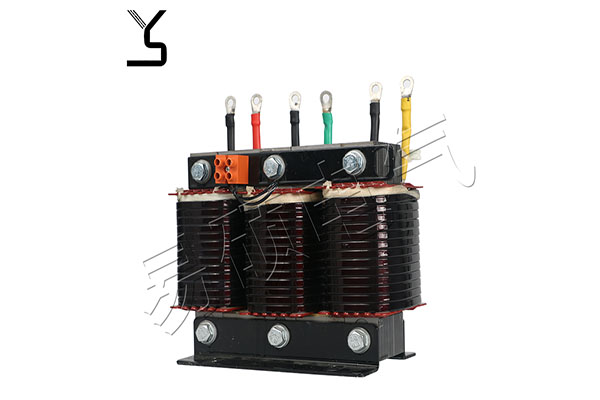

在無功補償系統中，由于防爆電容器在運行中容易受到電網以及用電設備諧波影響，因此在實際運行中若諧波含量過高會加裝電抗器抑制諧波，下面小易就為您講解一下為什么串聯電抗器可以保護防爆電容器。

電抗器能抑制諧波：

在企業實際工況中，3次、5次、7次諧波分量往往偏高，是防爆電容器濾波回路的主要目標。對于3次諧波：3XL = （1/3） XC，則XL = （1/9） XC = 0.11XC；對于5次諧波：5XL = （1/5） XC，則XL = （1/25） XC = 0.04XC。 當電抗器的n次諧波感抗與防爆電容器的n次諧波容抗相等時，即nwL = 1/(nwC)時構成串聯諧振條件，此時用電網絡中n次諧波電壓將被抑制得干干凈凈。

防爆電容器如何加裝電抗器：

實際運行中普遍采有在回路中串聯14%電抗構成3次諧波濾波器，14%電抗率的含義是指串聯電抗器的感抗值為該回路電容器容抗值的14%,而用串聯7%電抗構成5次諧波濾波器。不正好采用11%和5%，而是稍大一點，目的是使防爆電容器回路阻抗呈感性，避免完全諧振時防爆電容器過電流。
